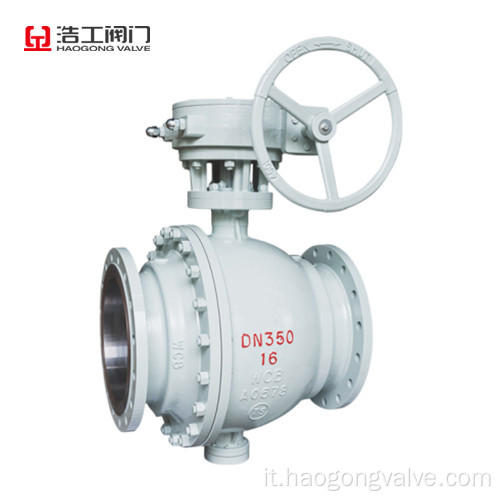

Valvola a sfera montata su trunnion DN350 PN16 WCB

La sfera montata su trunnion è una nuova generazione di valvole a sfera ad alte prestazioni. È adatto per condutture a lungo termine e condutture industriali generali. La sua forza, sicurezza e dura ambientalità sono appositamente considerate durante il design. È adatto a varie essenze di media corrosiva e non corrosiva rispetto alla valvola a sfera galleggiante, quando si lavora, la forza della pressione fluida della parte anteriore della valvola sulla sfera viene passata al cuscinetto, che non sposterà la sfera in il sedile della valvola. Pertanto, il sedile della valvola non sopporterà troppa pressione. La coppia è piccola, il sedile della valvola è deformato, le prestazioni di tenuta sono stabili e la durata di servizio è lunga. È adatto a occasioni ad alta pressione e calibro di grandi dimensioni. I componenti di sedile pre -valvola a molla avanzati hanno caratteristiche auto -allettanti e realizzano la tenuta a monte. Ci sono due sedili della valvola in ciascuna valvola e ogni direzione può essere sigillata, quindi l'installazione non ha un limite di flusso, che è due. Questa valvola è generalmente installata in orizzontale

Il vantaggio della valvola a sfera montata su trunnione flangia

1. Salvare il funzionamento forte: la sfera è supportata dal cuscinetto superiore e inferiore per ridurre l'attrito, eliminando l'eccessiva coppia causata dall'enorme carico di tenuta formata dalla pressione di importazione per promuovere la formazione della sfera e sedili di tenuta.
2. Le prestazioni di tenuta sono affidabili: l'anello di tenuta del materiale monomero PTFE è incorporato in sedili della valvola in acciaio inossidabile. L'estremità della coda del sedile della valvola di metallo ha una molla per garantire che l'anello di tenuta sia sufficiente. La valvola continua a garantire buone prestazioni di tenuta.
3. Struttura di prevenzione dell'incendio: al fine di prevenire il verificarsi di un anello di tenuta tetrafluoroetilene a causa del verificarsi di calore o fuoco improvviso, si verifica una grande perdita e viene fornito l'incendio e viene preparato l'anello di tenuta resistente al fuoco tra il sfera e sedile della valvola. Sotto l'azione della forza a molla, l'anello di tenuta della sede della valvola viene rapidamente spinto alla sfera per formare una tenuta in metallo e metallo a un certo grado di effetto di tenuta. Il test di resistenza al fuoco soddisfa i requisiti degli standard APL6FA e APL607.
4. Funzione di discrezione della pressione automatica: quando la stagnazione del mezzo stagnante nella valvola aumenta in modo anormale più della forza pre -per la molla, il supporto della valvola viene ritirato e separato dalla sfera per raggiungere l'effetto della discrezione automatica della pressione.
5. Spedizione del tubo: i fori di escrezione sono impostati su e giù sul corpo della valvola superiore e inferiore. È possibile verificare se il sedile della valvola è trapelato. Quando la valvola è a livello completo o completo, lo stress della cavità centrale può essere rimossa e il ripieno può essere sostituito direttamente; La cavità media può essere scaricata; Per non essere ritenuta per ridurre l'inquinamento del mezzo sulla valvola.
