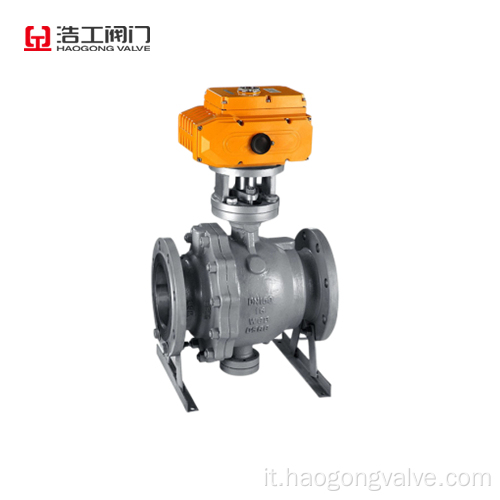

Valvola a sfera da 2 pc montato su trunnion elettrico WCB

Valvola a sfera da 2 pc montato su trunnion elettrico

La valvola e l'attuatore sono collegati in modo diretto. L'attuatore elettrico è dotato di un servo sistema incorporato. Non è richiesto alcun amplificatore servo aggiuntivo. L'operazione può essere controllata inserendo il segnale 4-20MA e l'alimentazione a 220VAC. Il modello di utilità presenta i vantaggi di una semplice connessione, struttura compatta, dimensioni ridotte, peso leggero, piccola resistenza, azione stabile e affidabile, ecc. L'attuatore può essere dotato di attuatori elettrici elettronici come Unic, PSQ, HQ, DHL o pneumatico a pistone pneumatico Attuatori come GTX, AL secondo i requisiti dell'utente.

Eseguire la modifica e la trasmissione standard
1. Progettazione e produzione: GB12237-89, API608, API 6D, JPI 7S-48, BS5351, Din3357.
2. Dimensione della flangia: JB/T74 ～ 90 (JB74 ～ 90), GB9112 ～ 9131, HGJ44 ～ 76, SH3406, ANSI B16.5, JIS B2212 ～ 2214, NF E29-211, Din2543.
3. Lunghezza della struttura: GB12221-89, ANSI B16.10, JIS B2002, NF E29-305, Din3202.
4. Test principale: JB/T 9092, API 598.
Editing e trasmissione di struttura e scopo
Valvola a sfera da 2 pc di trunnion elettrica, noto anche come valvole a sfera divisa di misurazione e assemblaggio, dividi il corpo della valvola in due metà asimmetriche a sinistra e destra lungo la sezione perpendicolare all'asse del passaggio della valvola, che sono principalmente usati per tagliare, distribuire e modificare la direzione del flusso del mezzo sulla pipeline. La sua struttura per pivot garantisce una posizione accurata della sfera. Il sedile della valvola standard adotta la struttura a molla per spingere il coperchio della valvola sulla sfera, garantendo buone prestazioni di tenuta a bassa pressione. I sedili della valvola anteriore e posteriore della valvola a sfera possono essere sigillati, che è la cosiddetta caratteristica di tenuta a due vie. Con la valvola di scarico incorporata, la camera media del corpo della valvola può essere scaricata verso l'esterno. L'albero del perno adotta la struttura di protezione anti -esplosione, il cuscinetto del coefficiente di attrito a basso attrito, ecc. Il modello di utilità presenta i vantaggi di prestazioni eccellenti, alta affidabilità, ampio uso, prezzo ragionevole, ecc.
La valvola a sfera da 2 pc di trunnion elettrica è applicabile a chimiche, petrolio, gas naturale, metallurgia e altre industrie, nonché condutture di trasmissione di gas naturale a lunga distanza con mezzo di idrogeno solforato, molte impurità e grave corrosione.
