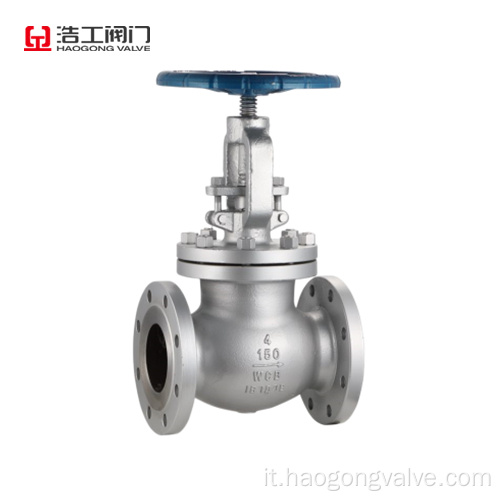

Acciaio flangia della flangia della valvola globo API

Il principio di lavoro della valvola del globo API e della valvola globale standard nazionale è simile, ma la struttura sarà diversa. Allo stesso modo, anche l'uso di materie prime è diverso. Va detto che la valvola globale standard americana è più ampiamente utilizzata nei progetti internazionali ed è uno standard internazionale generale ed eccellente.

Quando globo La valvola è chiusa, la pressione deve essere applicata al disco della valvola per forzare la superficie di tenuta a non perdere. Quando il mezzo entra nella valvola sei da sotto il disco della valvola, la resistenza che la forza operativa deve superare è la forza di attrito tra lo stelo della valvola e l'imballaggio e la spinta generata dalla pressione del mezzo. La forza per chiudere la valvola è maggiore della forza per aprire la valvola, quindi la valvola del diametro dello stelo dovrebbe essere grande, altrimenti si verificherà il fallimento della parte superiore dello stelo della valvola. Negli ultimi anni, dall'emergere di valvole auto-parziali, la direzione del flusso medio della valvola del globo flangiata è stata cambiata dalla parte superiore del disco della valvola nella cavità della valvola. Al momento, sotto l'azione della pressione media, la forza per chiudere la valvola è piccola, mentre la forza per aprire la valvola è grande. Il diametro dell'asta può essere ridotto di conseguenza. Allo stesso tempo, sotto l'azione del mezzo, anche questa forma di Va Lve è più stretta. La valvola del mio paese "tre sostanze chimiche" una volta stabiliva che la direzione del flusso della valvola del globo dovrebbe essere dall'alto verso il basso.

Quando viene aperta la valvola del globo, quando l'altezza di apertura del disco della valvola è del 25% al ​​30% del diametro nominale, la portata ha raggiunto il massimo, indicando che la valvola ha raggiunto la posizione completamente aperta. Pertanto, la posizione completamente aperta della valvola del globo deve essere determinata dalla corsa del disco della valvola. Questo tipo di valvola deve essere generalmente installato in orizzontale nella tubazione

La valvola globale standard americana può fluire solo il mezzo in una direzione ed è direzionale durante l'installazione. La lunghezza strutturale della valvola globale standard americana è più lunga di quella della valvola di gate e allo stesso tempo la resistenza al fluido è grande e l'affidabilità della tenuta non è molto forte durante il funzionamento a lungo termine.

Il vantaggio della valvola globale standard americana è che nel processo di apertura e chiusura, l'attrito tra il disco e la superficie di tenuta del corpo della valvola è inferiore a quello della valvola del gate, quindi è molto resistente all'usura. All'altezza di apertura, è generalmente 1/4 del diametro del passaggio del sedile della valvola, quindi è molto più piccolo della valvola del gate. Di solito c'è solo una superficie di tenuta sul corpo della valvola e sul disco della valvola. Nel processo di produzione, le prestazioni sono migliori e la manutenzione è molto conveniente.

Il principio di lavoro della valvola globale standard americana, uso e manutenzione

1. Le valvole globali devono essere selezionate su gasdotti e dispositivi di alta temperatura e terreni ad alta pressione. Come centrali nucleari, petrolchimici, centrali termiche, alte temperature e condotte ad alta pressione dei sistemi industriali.

2. Sul gasdotto in cui è richiesta la resistenza alla convezione. Cioè, dove la perdita di pressione non è considerata.

3. Valvole dello strumento, valvole di campionamento, valvole di ago, valvole di manometro, ecc. Possono essere selezionati per piccole valvole.

4. Regolazione del flusso e regolazione della pressione, ma i requisiti per l'accuratezza della regolazione non sono molto elevati e il diametro della conduttura è relativamente piccolo, ad esempio, dovrebbe essere selezionato su gasdotti con un diametro nominale di ≤ 50 mm.

5. Piccoli fertilizzanti e grandi fertilizzanti nella produzione industriale sintetica dovrebbero scegliere la valvola globale ad alta pressione o la valvola globo ad alta pressione con pressione nominale PN160 Nominal Pressure 16MPA o PN320 Pressione nominale 32MPA.

6. Nel seminario di desiliconizzazione e le condutture sono soggette a coke nel processo di allumina Bayer, è facile scegliere la valvola di arresto del flusso diretto e la valvola di arresto del flusso diretto con il corpo della valvola separata, la sede della valvola può essere rimossa e La coppia di tenuta in carburo cementata.
