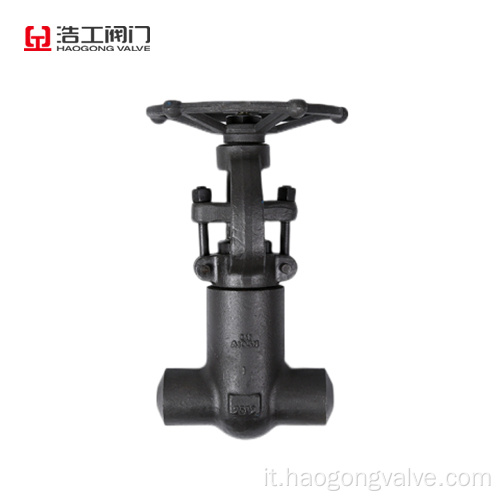

Valvola del cancello della tenuta a pressione saldatura in acciaio forgiato

Il principio di funzionamento della valvola di gate della tenuta a pressione è principalmente utilizzare il principio di tenuta della superficie di tenuta a cuneo sotto pressione, quindi maggiore è la pressione, migliore è l'effetto di tenuta. Naturalmente, la pressione dovrebbe trovarsi all'interno dell'intervallo del cuscinetto del sigillo. Sebbene il principio di tenuta sia approssimativamente simile, la struttura di tenuta e i materiali degli elementi di tenuta hanno diverse modifiche per adattarsi a diverse condizioni di lavoro e requisiti di precarico diversi (il precarico viene generalmente applicato attraverso la struttura del bullone e può essere regolato).

La struttura auto -sigillazione è ampiamente utilizzata nella tenuta superiore della valvola del cancello della tenuta a pressione acciaio forgiato, principalmente nelle condizioni di lavoro superiori a 900 libbre

Prima dell'ascesa della pressione del sigillo auto -serraggio della valvola, serrare i bulloni per sollevare il cofano, in modo che la condizione iniziale di tenuta - la pressione specifica di pre -serraggio sulla superficie di tenuta - sia formata tra il cofano e la guarnizione a cuneo, anche tra il corpo della valvola e la guarnizione a cuneo. Quando la pressione media aumenta, la pressione specifica di tenuta tra il cofano e la guarnizione a cuneo e tra il corpo della valvola e la guarnizione a cuneo aumenta gradualmente con l'aumento della pressione. Nella guarnizione autonoma, la pressione specifica specifica sulla superficie di tenuta è composta da due parti: una è la pressione specifica con la guarnizione stretta e l'altra è la pressione specifica formata dalla pressione media. Va sottolineato che la pressione media nel sigillo auto -serraggio tende sempre ad aumentare la pressione specifica del sigillo di pre -serraggio e aumentare le prestazioni di tenuta. Maggiore è la pressione media, maggiore è la pressione specifica del sigillo di lavoro e migliori sono le prestazioni di tenuta. Secondo questa caratteristica, come tecnologia di tenuta ad alta pressione, la sigillatura autonoma viene comunemente utilizzata per valvole di diametro grande ad alta temperatura e ad alta pressione.

Il guarnizione auto -serraggio può essere diviso in guarnizione auto -serraggio assiale e guarnizione radiale di autore di autore in base alla direzione della forza esercitata dalla pressione media sulla guarnizione.

Le guarnizioni di auto-serraggio assiale includono guarnizione combinata della guarnizione a cuneo (guarnizione del legno) guarnizione a cuneo, guarnizione auto-serraggio della guarnizione piatta, guarnizione a C-anello e guarnizione dell'o-ring.
Sigillo auto -serraggio radiale:; Guarnizione a doppio cono, sigillo B-ring, guarnizione triangolare, guarnizione ottagonale (guarnizione ovale) guarnizione e guarnizione della lente.
