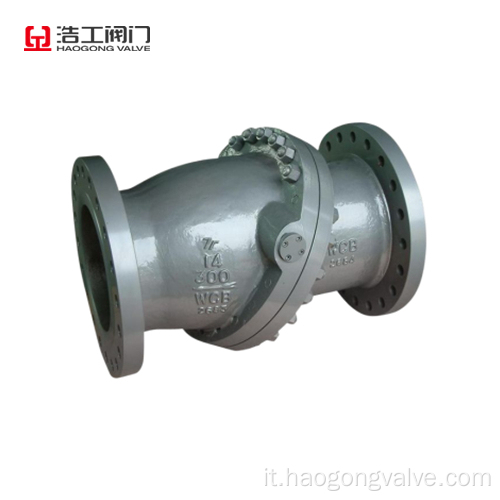

API Titoling Disc Valvola Casting Acciaio da 150 libbre

La valvola di controllo del disco di titola ha una chiusura a maglie. Il disco della valvola ruota attorno all'asse del braccio del bilanciere ed è offset dalla superficie del sedile. Quando il disco viene abbassato e vicino al sedile, il disco si solleva dal sedile quando si apre. Poiché il centro di gravità dell'intero disco si sposta solo tra posizioni completamente aperte e completamente chiuse, la corsa è molto breve, quindi la valvola di ritegno della piastra swash si chiude rapidamente.

La superficie di tenuta della sede della valvola di questo prodotto fa parte del cono inclinato. La linea di tenuta formata tra la sede della valvola e il disco della valvola è una curva ellittica approssimativa e l'angolo incluso tra il piano della curva e la linea centrale del canale di flusso della valvola è di 60 gradi; Si forma un'eccentricità angolare tra il centro dell'asse lungo della linea di tenuta ellittica approssimativa e l'asse del cono, vale a dire: si forma un secondo angolo eccentrico tra l'asse del cono in cui si trova la superficie di tenuta della sede della valvola e la linea centrale del canale di flusso del corpo della valvola, da 15 ° a 20 °. Nella posizione eccentrica dell'asse del cono, il piano della linea di tenuta è eccentrico.
Quali sono i vantaggi e le caratteristiche della valvola di controllo del disco di titoli?
1. Il doppio disco della valvola eccentrica, quando chiuso, l'acne della valvola e la superficie di tenuta vengono gradualmente contattati, in modo da non ottenere alcun impatto e funzionamento noisless.
2. Sede della valvola in metallo micro-elastici, buone prestazioni di tenuta; Design del corpo della valvola cilindrica, flusso assiale - eliminando l'area di accumulo di detriti e capacità crescente.
3. Design del disco della valvola a farfalla, interruttore rapido e sensibile, durata di lunga durata; Surface di sigillatura affusolata egocentrica. Adatto per tubi verticali in cui il mezzo è dal basso.
4. La struttura della piastra di swash rende semplificata il canale di flusso, la resistenza al flusso è ridotta e l'effetto di risparmio energetico è buono.
5. Può essere dotato di operatori esterni, barre di fitness e interruttori di limite. Manico di sollevamento integrato, manutenzione più comoda.
6. Anello di sedile sostituibile: il materiale è più adatto, la superficie del sedile è più facile da riparare e il sigillo a due vie con l'elastico sedile superiore si chiude saldamente.
7. Design non impatto: il design del disco della valvola idraulica consente un funzionamento rapido senza rottura a molla.
8. Il corpo della valvola regolabile può essere arrestato per ottenere una corsa completa e una chiusura positiva senza causare danni al materiale anti-stazione. Il perno della cerniera può essere utilizzato a lungo.
9. L'intero sedile, il perno e il disco della valvola di ritegno della piastra swash possono essere installati e testati prima di essere saldati al corpo della valvola per eliminare la perdita di tenuta. Facile da gestire e mantenere online. Il perno del centro di rotazione è vicino al centro di gravità, non c'è scorrimento tra il cono di tenuta del disco e la sede della valvola e il fenomeno del martello da acqua è notevolmente ridotto.
