Valvola di ritegno API Valvola di ritegno

La valvola di ritegno in acciaio fuso standard americano si riferisce a una valvola le cui parti di apertura e chiusura sono dischi circolari e agiscono per il proprio peso e media pressione per bloccare il riflusso del mezzo. È una valvola automatica, nota anche come valvola di ritegno, una valvola di un senso, una valvola di ritorno o una valvola di isolamento. La modalità di movimento del disco della valvola è divisa in tipo di sollevamento e tipo di oscillazione. La valvola di ritegno di sollevamento è simile nella struttura alla valvola del globo, tranne per il fatto che manca lo stelo della valvola che guida il disco della valvola. Il mezzo scorre dall'estremità dell'ingresso (lato inferiore) e scorre dall'estremità di uscita (lato superiore). Quando la pressione di ingresso è maggiore della somma del peso del disco e della sua resistenza al flusso, la valvola viene aperta. Al contrario, la valvola è chiusa quando il mezzo scorre indietro. La valvola di ritegno altalena ha un disco incline e può ruotare attorno all'asse e il principio di lavoro è simile a quello della valvola di ritegno di sollevamento. La valvola di ritegno viene spesso utilizzata come valvola inferiore del dispositivo di pompaggio, che può impedire il riflusso dell'acqua. La valvola di ritegno viene utilizzata in combinazione con la valvola del globo, che può svolgere il ruolo dell'isolamento della sicurezza. Lo svantaggio è che la resistenza è grande e le prestazioni di tenuta sono scarse quando chiuse.

Principio di funzionamento della valvola di controllo in acciaio cast standard americano

Le valvole di controllo in acciaio fuso standard americano possono anche essere utilizzate su gasdotti che forniscono sistemi ausiliari in cui la pressione può salire al di sopra della pressione del sistema. Le valvole di ritegno possono essere principalmente divise in valvole di ritegno altalena (ruotando secondo il centro di gravità) e sollevare le valvole di ritegno (muovendosi lungo l'asse).

La funzione di questo tipo di valvola è di consentire al mezzo solo di fluire in una direzione e prevenire il flusso nella direzione opposta. Di solito questo tipo di valvola funziona automaticamente. Sotto l'azione della pressione del fluido che scorre in una direzione, si apre il lembo della valvola; Quando il fluido scorre nella direzione opposta, la pressione del fluido e il lembo della valvola di sé del lembo della valvola agiscono sulla sede della valvola, tagliando così il flusso.

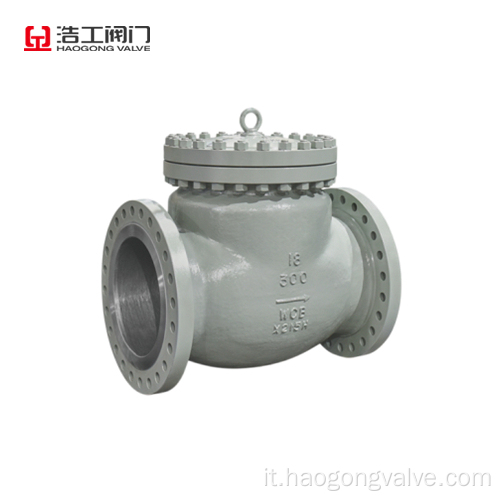

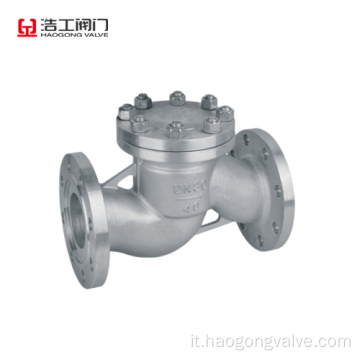

Tra questi, la valvola di ritegno appartiene a questo tipo di valvola, che include la valvola di ritegno altalene e la valvola di ritegno di sollevamento. Le valvole di controllo altalena hanno un meccanismo di cerniera e un disco simile a una porta che poggia liberamente sulla superficie del sedile inclinata. Al fine di garantire che il disco della valvola possa raggiungere ogni volta la posizione adeguata della superficie della sede della valvola, il disco della valvola è progettato nel meccanismo della cerniera, in modo che il disco della valvola abbia abbastanza spazio altale sedile della valvola. Il disco può essere realizzato interamente in metallo o intarsiato con overlay in pelle, gomma o sintetica, a seconda dei requisiti di prestazione. Nella condizione completamente aperta della valvola di ritegno altalena, la pressione del fluido è quasi senza ostacoli, quindi la caduta di pressione attraverso la valvola è relativamente piccola. Il disco della valvola di ritegno di sollevamento si trova sulla superficie di tenuta della sede della valvola sul corpo della valvola. Tranne il fatto che il disco della valvola può salire e diminuire liberamente, il resto della valvola è come una valvola del globo. La pressione del fluido solleva il disco della valvola dalla superficie di tenuta della sede della valvola e il riflusso del mezzo fa cadere il disco della valvola sulla sede della valvola e taglia il flusso. Secondo le condizioni di utilizzo, il disco può essere di struttura interamente in metallo, oppure può essere sotto forma di un cuscinetto di gomma o di un anello di gomma incorporato sul supporto del disco. Come la valvola del globo, anche il passaggio del fluido attraverso la valvola di ritegno di sollevamento è stretto, quindi la caduta di pressione attraverso la valvola di ritegno di sollevamento è maggiore di quella della valvola di ritegno altalena e il flusso della valvola di ritegno altalena è limitato raro.
