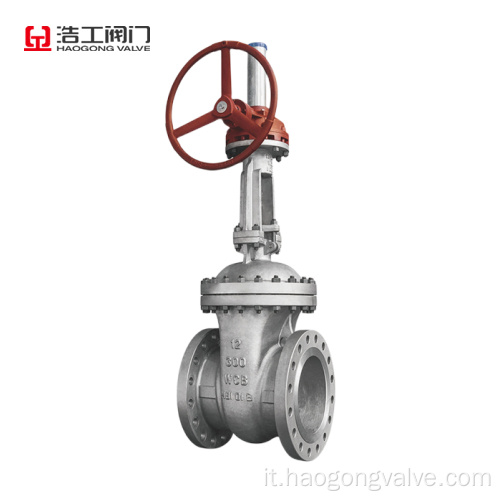

Valvola di gate API WCB 150LB-600LB

La valvola di gate API è una valvola di gate prodotta da American Standard
La differenza principale tra la valvola standard americana e la valvola standard nazionale è:
1. Le unità sono diverse. In risposta alle esigenze di produzione di vari paesi, l'unità del diametro nominale della valvola standard nazionale è MM e l'unità del diametro nominale della valvola standard americana è in (pollice).
2. Le dimensioni delle flange pianificate e prodotte secondo lo standard americano e anche gli standard nazionali sono diverse. Ad esempio, la flangia della valvola standard nazionale è di 5 mm più piccola della valvola standard americana. Anche la valvola di gate standard americana e la valvola globale sono di dimensioni diverse rispetto allo standard nazionale.
3. Anche le lunghezze strutturali delle valvole standard e standard nazionali americane sono diverse.
4. Requisiti di ispezione diversi. In teoria, i requisiti di ispezione delle valvole standard americane sono molto più alti di quelli degli standard nazionali.
5. Ora, molti standard americani sono diventati standard mondiali. Per le valvole, ci sono standard di materiale ASTM, standard di progettazione e produzione di pressione ASME, produzione di produzione, progettazione, produzione e test delle valvole API, utilizzate principalmente nell'industria petrolchimica; MSS è lo standard della serie di valvole comune; ANSI American National Standard; ISO World Standard

parametro tecnico
Progettazione e produzione: API 600, API 6D ...
Faccia a faccia: ANSI B16.10, API 6D ...
Dimensione flangia: ANSI B16.5
Dimensione di saldatura di testa: B16.25
Temperatura di pressione: ANSI B16.34
Ispezione e test: API 598, API 6D

La parte di apertura e chiusura della valvola del gate è il disco e la direzione di movimento del cancello è perpendicolare alla direzione del fluido. La valvola del cancello può essere aperta e completamente chiusa e non può essere regolata o limitata. L'angolo a cuneo varia con i parametri della valvola, di solito 50 e 2 ° 52 'quando la temperatura media non è alta. Il cancello della valvola del cancello a cuneo può essere trasformato in un insieme, chiamato cancello rigido; Può anche essere trasformato in un cancello in grado di produrre una piccola quantità di deformazione per migliorare la sua produzione e compensare la deviazione dell'angolo di superficie di tenuta durante la lavorazione. Il piatto è chiamato cancello elastico.

Quando la valvola del cancello è chiusa, la superficie di tenuta può fare affidamento solo sulla pressione media per sigillare, cioè facendo affidamento sulla pressione media per premere la superficie di tenuta del cancello sulla sede della valvola sull'altro lato per garantire la tenuta della superficie di sigillatura, che è autosufficienti. La maggior parte delle valvole di gate sono costrette a sigillare, ovvero quando la valvola è chiusa, il cancello deve essere forzato contro la sede della valvola per forza esterna per garantire la tenuta della superficie di tenuta.
Il cancello della valvola del gate si muove linearmente con lo stelo della valvola, che è chiamata valvola di gate-rod (chiamata anche una valvola di gate a roccia aperta). Di solito, ci sono fili trapezoidali sull'asta di sollevamento. Attraverso il dado nella parte superiore della valvola e la scanalatura della guida sul corpo della valvola, il movimento rotante viene cambiato in un movimento lineare, ovvero la coppia operativa viene cambiata nella spinta operativa.
Quando la valvola viene aperta, quando l'altezza del sollevamento del cancello è uguale a 1: 1 volte il diametro della valvola, il canale del fluido è completamente senza ostacoli, ma questa posizione non può essere monitorata durante il funzionamento. Nell'uso effettivo, l'apice dello stelo della valvola viene utilizzato come segno, ovvero la posizione in cui non può essere aperto, come posizione completamente aperta. Per tenere conto del fenomeno di blocco a causa delle variazioni di temperatura, di solito viene aperto alla posizione più alta e quindi di nuovo a 1/2-1, come posizione della valvola completamente aperta. Pertanto, la posizione completamente aperta della valvola, secondo la posizione del cancello


Precauzioni:

Il meccanismo della ruota della mano, della maniglia e della trasmissione non può essere utilizzato per il sollevamento e la collisione è severamente vietata.
Le valvole a doppio gate devono essere installate verticalmente (cioè lo stelo è in posizione verticale e la ruota della mano è in cima).
La valvola del gate con la valvola di bypass deve aprire la valvola di bypass prima di aprire (per bilanciare la differenza di pressione tra l'ingresso e l'uscita e ridurre la forza di apertura).
La valvola di gate con meccanismo di trasmissione deve essere installata secondo le disposizioni del manuale di istruzione del prodotto.
Se la valvola viene utilizzata frequentemente, lubrificarla almeno una volta al mese.

I vantaggi delle valvole del gate sono i seguenti:
1. La resistenza al fluido è piccola e la superficie di tenuta è meno spazzolata ed erosa dal mezzo.
2. È più risparmio di lavoro aprire e chiudere.
3. La direzione del flusso del mezzo non è limitata, il flusso non è disturbato e la pressione non è ridotta.
4. La forma è semplice, la lunghezza della struttura è breve, il processo di produzione è buono e la gamma di applicazioni è ampia.
Gli svantaggi delle valvole del gate sono i seguenti:
1. È facile causare erosione e graffi tra le superfici di tenuta ed è difficile da mantenere.
2. La dimensione complessiva è grande, è necessario un determinato spazio e il tempo di apertura e chiusura è lungo.

Gamma di applicazioni della valvola del gate
La valvola del cancello in acciaio fuso è adatta per il metodo di conversione di pressione nominale 4.0 MPa ~ 10,0 MPa MPa (1 MPa = 10 kg) e la temperatura di lavoro è meno da 29 a 600 gradi Celsius in petrolio, chimico, farmaceutico, fertilizzante, industrie di alimentazione, ecc. Sulle condutture di varie condizioni di lavoro, il mezzo della pipeline viene tagliato o collegato e la regolazione e la limitazione non possono essere eseguite. I media applicabili sono: acqua, olio, vapore, mezzi acidi, ecc.



Installazione
1. Controllare la cavità della valvola e la superficie di tenuta prima dell'installazione e non si può aderire sporcizia o sabbia; 2. I bulloni di ciascuna parte di collegamento dovrebbero essere serrati uniformemente; 3. Controllare le parti di imballaggio e richiedere la compressione, che non solo garantisce la tenuta dell'imballaggio, ma anche per garantire che il cancello possa essere aperto in modo flessibile; 4. Prima di installare la valvola, l'utente deve verificare il modello della valvola, la dimensione della connessione e prestare attenzione alla direzione del flusso del mezzo per garantire coerenza con i requisiti della valvola; 5. Quando si installa la valvola, l'utente deve prenotare lo spazio necessario per l'unità valvola; 6. Il cablaggio del dispositivo di trasmissione deve essere effettuato secondo lo schema del circuito; 7. La valvola del gate deve essere mantenuta regolarmente e non deve essere urtata e spremuta a piacimento, in modo da non influenzare la tenuta.
