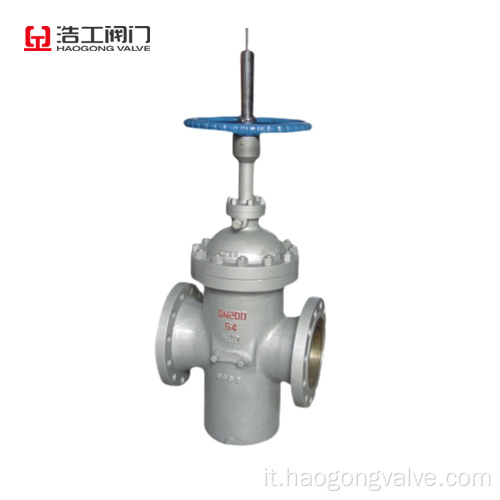

Valvola di gate a doppio disco a doppio disco WCB

La valvola di gate della lastra a doppio disco parallelo è adatta per l'attrezzatura a circuito chiuso su gasdotti con acqua e liquami come mezzo e non è consentito essere utilizzato per la regolazione del flusso e lo svuotamento. Ampiamente utilizzato in petrolio, chimica, farmaceutica, elettrica e altri settori. Aprire e chiudere sul gasdotto di vapore, acqua, olio e altri media con pressione nominale ≤ 1,0 MPa.
1. La struttura di tenuta della sede della valvola deve essere elastica e precaricata e i sedi di tenuta a monte e a valle sono sigillati contemporaneamente. C'è sempre una guarnizione faccia a faccia tra la sede della valvola e la tenuta.
2. Il sedile della valvola ha una funzione autopulente e non è direttamente sfumata dal flusso d'aria durante l'apertura della valvola o il processo di chiusura. I sedili dovrebbero essere realizzati in materiale lubrificato e non indossabile.
3. Il fallimento dell'attuatore della valvola non influirà su altre parti della valvola e i lavori di manutenzione e sostituzione possono essere eseguiti senza smantellare la valvola.
(1) Maniche di giogo - Le maniche di giogo in bronzo in alluminio presentano cuscinetti di spinta dell'ago per ridurre al minimo la coppia operativa.
(2) stelo - lunghezza filettata per staffa; saldatura a spillo e spot; per stabilità.
(3) Seal di pressione: costruzione semplice con anello di fissaggio segmentato e guarnizione in acciaio dolce argento per facilitare lo smontaggio e ottenere una guarnizione del cofano.
(4) Anelli di sedile - Gli anelli di sedile saldati sono perpendicolari al passaggio del flusso per una facile manutenzione.
(5) Attuatori: queste valvole possono essere configurate con attuatori elettrici, idraulici o pneumatici. Sotto DN300 è dotato di ruota manuale standard e sopra DN350 è dotato di meccanismo operativo elicoidale.
(6) Yokes: i gioki completamente fabbricati sono testati per lo shock per facilitare la manutenzione e l'installazione dell'attuatore.
(7) ghiandola-ghiandola a due pezzi, autoregolazione per evitare di essere espulsa.
(8) Sedile posteriore integrale-duro per la massima vita.
(9) Disc-Il disco caricato a molla è autoregolante, riducendo i requisiti di coppia dell'attuatore.
(10) Integral Stops - Integral Cast Stackt Stops che posiziona i dischi di staffa assemblati per un sedile più stabile e affidabile. Valvola del gate a doppia porta Z44, Z43F
