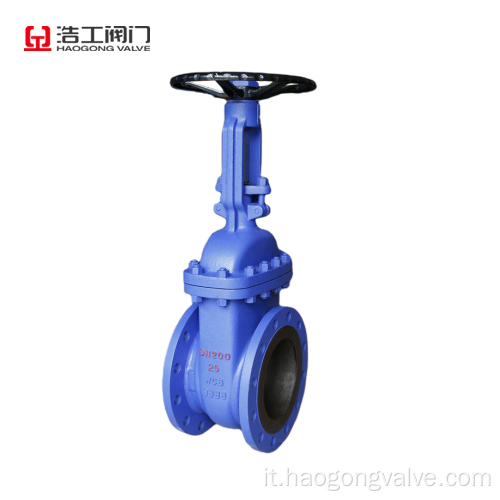

Valvola di gate Din 3202-F4

La valvola di gate standard tedesca F4 e F5 sono una delle valvole standard tedesche. Al momento, la valvola di gate standard tedesca è ampiamente utilizzata in Europa, ma altri paesi sceglieranno anche la valvola di gate standard tedesca in base alla situazione reale. Si può dire che la valvola di gate standard tedesca è un'eccellente valvola di gate standard riconosciuta.

Quando la valvola del cancello è chiusa, la superficie di tenuta può fare affidamento solo sulla pressione media per sigillare, cioè facendo affidamento sulla pressione media per premere la superficie di tenuta del cancello sulla sede della valvola sull'altro lato per garantire la tenuta della superficie di sigillatura, che è autosufficienti. La maggior parte delle valvole di gate sono costrette a sigillare, ovvero quando la valvola è chiusa, il cancello deve essere forzato contro la sede della valvola per forza esterna per garantire la tenuta della superficie di tenuta.
Il cancello della valvola del gate si muove linearmente con lo stelo della valvola, che è chiamata valvola di gate-rod (chiamata anche una valvola di gate a roccia aperta). Di solito, ci sono fili trapezoidali sull'asta di sollevamento. Attraverso il dado nella parte superiore della valvola e la scanalatura della guida sul corpo della valvola, il movimento rotante viene cambiato in un movimento lineare, ovvero la coppia operativa viene cambiata nella spinta operativa.
Quando la valvola viene aperta, quando l'altezza del sollevamento del cancello è uguale a 1: 1 volte il diametro della valvola, il canale del fluido è completamente senza ostacoli, ma questa posizione non può essere monitorata durante il funzionamento. Nell'uso effettivo, l'apice dello stelo della valvola viene utilizzato come segno, ovvero la posizione in cui non può essere aperto, come posizione completamente aperta. Per tenere conto del fenomeno di blocco a causa delle variazioni di temperatura, di solito viene aperto alla posizione più alta e quindi di nuovo a 1/2-1, come posizione della valvola completamente aperta. Pertanto, la posizione completamente aperta della valvola, secondo la posizione del cancello


Precauzioni:

Il meccanismo della ruota della mano, della maniglia e della trasmissione non può essere utilizzato per il sollevamento e la collisione è severamente vietata.
Le valvole a doppio gate devono essere installate verticalmente (cioè lo stelo è in posizione verticale e la ruota della mano è in cima).
La valvola del gate con la valvola di bypass deve aprire la valvola di bypass prima di aprire (per bilanciare la differenza di pressione tra l'ingresso e l'uscita e ridurre la forza di apertura).
La valvola di gate con meccanismo di trasmissione deve essere installata secondo le disposizioni del manuale di istruzione del prodotto.
Se la valvola viene utilizzata frequentemente, lubrificarla almeno una volta al mese.

I vantaggi delle valvole del gate sono i seguenti:
1. La resistenza al fluido è piccola e la superficie di tenuta è meno spazzolata ed erosa dal mezzo.
2. È più risparmio di lavoro aprire e chiudere.
3. La direzione del flusso del mezzo non è limitata, il flusso non è disturbato e la pressione non è ridotta.
4. La forma è semplice, la lunghezza della struttura è breve, il processo di produzione è buono e la gamma di applicazioni è ampia.
Gli svantaggi delle valvole del gate sono i seguenti:
1. È facile causare erosione e graffi tra le superfici di tenuta ed è difficile da mantenere.
2. La dimensione complessiva è grande, è necessario un determinato spazio e il tempo di apertura e chiusura è lungo.

Gamma di applicazioni della valvola del gate
La valvola del cancello in acciaio fuso è adatta per il metodo di conversione di pressione nominale 4.0 MPa ~ 10,0 MPa MPa (1 MPa = 10 kg) e la temperatura di lavoro è meno da 29 a 600 gradi Celsius in petrolio, chimico, farmaceutico, fertilizzante, industrie di alimentazione, ecc. Sulle condutture di varie condizioni di lavoro, il mezzo della pipeline viene tagliato o collegato e la regolazione e la limitazione non possono essere eseguite. I media applicabili sono: acqua, olio, vapore, mezzi acidi, ecc.



Installazione
1. Controllare la cavità della valvola e la superficie di tenuta prima dell'installazione e non si può aderire sporcizia o sabbia; 2. I bulloni di ciascuna parte di collegamento dovrebbero essere serrati uniformemente; 3. Controllare le parti di imballaggio e richiedere la compressione, che non solo garantisce la tenuta dell'imballaggio, ma anche per garantire che il cancello possa essere aperto in modo flessibile; 4. Prima di installare la valvola, l'utente deve verificare il modello della valvola, la dimensione della connessione e prestare attenzione alla direzione del flusso del mezzo per garantire coerenza con i requisiti della valvola; 5. Quando si installa la valvola, l'utente deve prenotare lo spazio necessario per l'unità valvola; 6. Il cablaggio del dispositivo di trasmissione deve essere effettuato secondo lo schema del circuito; 7. La valvola del gate deve essere mantenuta regolarmente e non deve essere urtata e spremuta a piacimento, in modo da non influenzare la tenuta.
