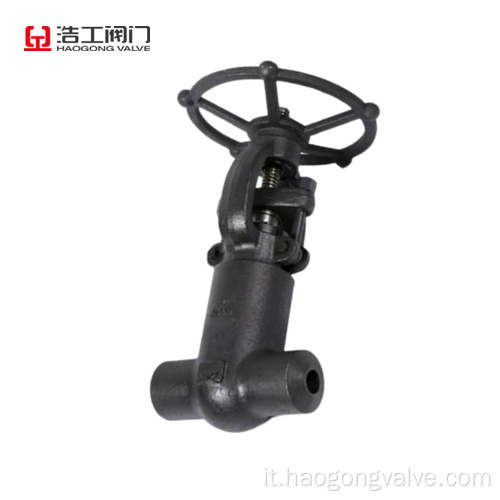

Valvola del cancello della tenuta a pressione acciaio forgiato

Le valvole di gate della tenuta di pressione sono generalmente utilizzate ad alta temperatura e alta pressione. Il suo principio di lavoro e la funzione sono simili alle normali valvole di gate, ma le prestazioni di sigillatura sono migliori. Al fine di garantire la sicurezza della valvola in ambienti estremi, è necessario garantire che la valvola non perda. Pertanto, è necessario adottare una valvola di gate autocostruita con migliori prestazioni di tenuta.
Sigillatura forzata della valvola: serrare i bulloni della flangia centrale, applicare la pressione sulla guarnizione, la guarnizione pre-attiva viene compressa e viene riempito il micro-gap irregolare sulla superficie di tenuta. In questo modo, si forma la condizione di tenuta iniziale per impedire la perdita del mezzo e il rapporto di precarico si forma sulla superficie di tenuta. Quando la pressione media aumenta e la valvola viene azionata, il rapporto di precarico sulla superficie di tenuta diminuirà e la guarnizione rimbalzerà. Se la guarnizione ha una capacità di rimbalzo sufficiente, il rapporto di tenuta di lavoro sulla superficie di tenuta sarà sempre maggiore di quando vengono confrontati il ​​mezzo e la pressione operativa, la superficie di tenuta mantiene un buon stato di tenuta. Si può vedere che la condizione necessaria per la tenuta forzata è che una certa forza di pressione residua può ancora essere mantenuta sulla superficie di tenuta sotto l'azione della pressione media e della forza operativa. Va sottolineato che la pressione media nella sigillatura forzata è sempre guidata per ridurre il rapporto di tenuta precaricata riduce le prestazioni di tenuta
Prima che il sigillo auto-stretta della valvola aumenti la pressione, prima serrare i bulloni per far salire il cofano, in modo che la condizione di tenuta iniziale sia formata tra il cofano e la guarnizione a forma di cuneo e tra il corpo della valvola e il cuneo Guarnizione a forma - precarico sulla superficie di tenuta Confronta la pressione. Quando la pressione media aumenta, il rapporto di tenuta tra il coperchio della valvola e la guarnizione a forma di cuneo e tra il corpo della valvola e la guarnizione a forma di cuneo aumenta gradualmente con l'aumento della pressione. Nel sigillo auto-stretta, il rapporto di sigillo di lavoro sulla superficie di tenuta è composto da due parti: una è il rapporto del sigillo stretto e l'altro è il rapporto formato dalla pressione media. Va sottolineato che la pressione del mezzo nel sigillo auto-stretta tende sempre ad aumentare il rapporto di sigillo pre-stretta e aumentare le prestazioni di tenuta. Maggiore è la pressione media, maggiore è il rapporto di tenuta di lavoro e migliori sono le prestazioni di sigillatura. Secondo questa caratteristica, la tenuta auto-stretta è una tecnologia di tenuta ad alta pressione, che viene spesso utilizzata nelle valvole di grande diametro ad alta temperatura e ad alta pressione.

La parte di apertura e chiusura della valvola del gate è il disco e la direzione di movimento del cancello è perpendicolare alla direzione del fluido. La valvola del cancello può essere aperta e completamente chiusa e non può essere regolata o limitata. L'angolo a cuneo varia con i parametri della valvola, di solito 50 e 2 ° 52 'quando la temperatura media non è alta. Il cancello della valvola del cancello a cuneo può essere trasformato in un insieme, chiamato cancello rigido; Può anche essere trasformato in un cancello in grado di produrre una piccola quantità di deformazione per migliorare la sua produzione e compensare la deviazione dell'angolo di superficie di tenuta durante la lavorazione. Il piatto è chiamato cancello elastico.

Quando la valvola del cancello è chiusa, la superficie di tenuta può fare affidamento solo sulla pressione media per sigillare, cioè facendo affidamento sulla pressione media per premere la superficie di tenuta del cancello sulla sede della valvola sull'altro lato per garantire la tenuta della superficie di sigillatura, che è autosufficienti. La maggior parte delle valvole di gate sono costrette a sigillare, ovvero quando la valvola è chiusa, il cancello deve essere forzato contro la sede della valvola per forza esterna per garantire la tenuta della superficie di tenuta.
Il cancello della valvola del gate si muove linearmente con lo stelo della valvola, che è chiamata valvola di gate-rod (chiamata anche una valvola di gate a roccia aperta). Di solito, ci sono fili trapezoidali sull'asta di sollevamento. Attraverso il dado nella parte superiore della valvola e la scanalatura della guida sul corpo della valvola, il movimento rotante viene cambiato in un movimento lineare, ovvero la coppia operativa viene cambiata nella spinta operativa.
Quando la valvola viene aperta, quando l'altezza del sollevamento del cancello è uguale a 1: 1 volte il diametro della valvola, il canale del fluido è completamente senza ostacoli, ma questa posizione non può essere monitorata durante il funzionamento. Nell'uso effettivo, l'apice dello stelo della valvola viene utilizzato come segno, ovvero la posizione in cui non può essere aperto, come posizione completamente aperta. Per tenere conto del fenomeno di blocco a causa delle variazioni di temperatura, di solito viene aperto alla posizione più alta e quindi di nuovo a 1/2-1, come posizione della valvola completamente aperta. Pertanto, la posizione completamente aperta della valvola, secondo la posizione del cancello


Precauzioni:

Il meccanismo della ruota della mano, della maniglia e della trasmissione non può essere utilizzato per il sollevamento e la collisione è severamente vietata.
Le valvole a doppio gate devono essere installate verticalmente (cioè lo stelo è in posizione verticale e la ruota della mano è in cima).
La valvola del gate con la valvola di bypass deve aprire la valvola di bypass prima di aprire (per bilanciare la differenza di pressione tra l'ingresso e l'uscita e ridurre la forza di apertura).
La valvola di gate con meccanismo di trasmissione deve essere installata secondo le disposizioni del manuale di istruzione del prodotto.
Se la valvola viene utilizzata frequentemente, lubrificarla almeno una volta al mese.

I vantaggi delle valvole del gate sono i seguenti:
1. La resistenza al fluido è piccola e la superficie di tenuta è meno spazzolata ed erosa dal mezzo.
2. È più risparmio di lavoro aprire e chiudere.
3. La direzione del flusso del mezzo non è limitata, il flusso non è disturbato e la pressione non è ridotta.
4. La forma è semplice, la lunghezza della struttura è breve, il processo di produzione è buono e la gamma di applicazioni è ampia.
Gli svantaggi delle valvole del gate sono i seguenti:
1. È facile causare erosione e graffi tra le superfici di tenuta ed è difficile da mantenere.
2. La dimensione complessiva è grande, è necessario un determinato spazio e il tempo di apertura e chiusura è lungo.

Gamma di applicazioni della valvola del gate
La valvola del cancello in acciaio fuso è adatta per il metodo di conversione di pressione nominale 4.0 MPa ~ 10,0 MPa MPa (1 MPa = 10 kg) e la temperatura di lavoro è meno da 29 a 600 gradi Celsius in petrolio, chimico, farmaceutico, fertilizzante, industrie di alimentazione, ecc. Sulle condutture di varie condizioni di lavoro, il mezzo della pipeline viene tagliato o collegato e la regolazione e la limitazione non possono essere eseguite. I media applicabili sono: acqua, olio, vapore, mezzi acidi, ecc.



Installazione
1. Controllare la cavità della valvola e la superficie di tenuta prima dell'installazione e non si può aderire sporcizia o sabbia; 2. I bulloni di ciascuna parte di collegamento dovrebbero essere serrati uniformemente; 3. Controllare le parti di imballaggio e richiedere la compressione, che non solo garantisce la tenuta dell'imballaggio, ma anche per garantire che il cancello possa essere aperto in modo flessibile; 4. Prima di installare la valvola, l'utente deve verificare il modello della valvola, la dimensione della connessione e prestare attenzione alla direzione del flusso del mezzo per garantire coerenza con i requisiti della valvola; 5. Quando si installa la valvola, l'utente deve prenotare lo spazio necessario per l'unità valvola; 6. Il cablaggio del dispositivo di trasmissione deve essere effettuato secondo lo schema del circuito; 7. La valvola del gate deve essere mantenuta regolarmente e non deve essere urtata e spremuta a piacimento, in modo da non influenzare la tenuta.

parametro tecnico
Test di resistenza: 2.4, 3.8, 6.0, 9.6, 15.0, 3.1, 7.8, 10.2, 15.3, 23.1, 3.1, 7.8
Test di tenuta: 1.8, 2.8, 4.0, 7.0, 11.0, 2.1, 5.6, 7.5, 11.2, 16.8, 2.1, 5.6,
Test di tenuta dell'aria: 0,5 ～ 0,7
Temperatura di lavoro: PTFE≤150 ℃ PPL≤300 ℃ Fibra di carbonio≤350 ℃
Medium applicabile: C: acqua, olio, vapore P: acido nitrico (temperatura≤200 ℃) R: acido acetico (temperatura≤200 ℃)
Parametri di progettazione:
Progettazione e produzione: GB/T12237-2007
Connessione flangia: JB/T79-94, GB9113-2000
Lunghezza della struttura: GB12221-2005
Diametro nominale: DN15 ~ DN150mm
Pressione nominale: PN1.6, 2.5, 4.0MPA.
